一.
设备概述:

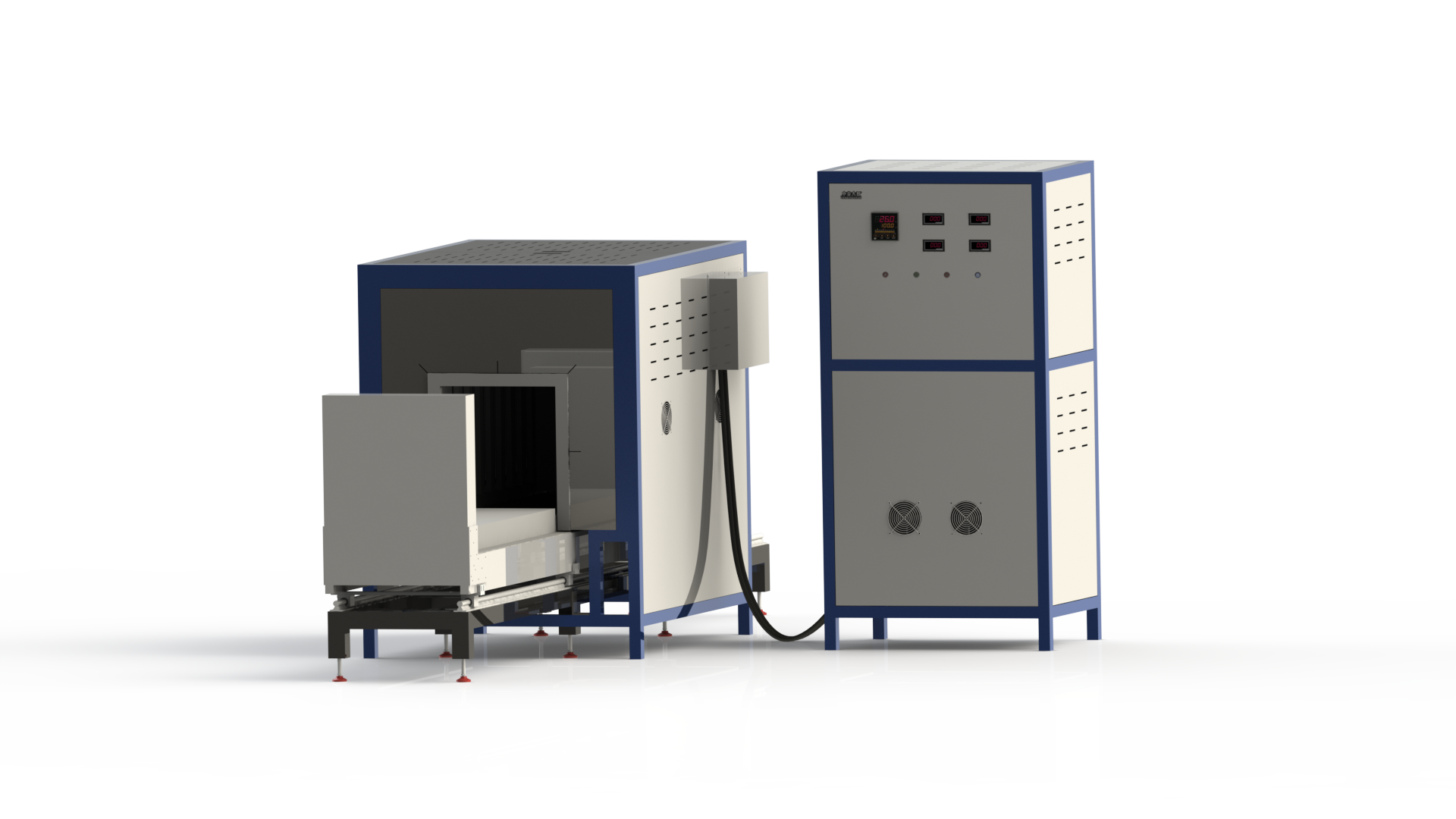

TCF14系列贵金属退火炉是一款专为贵金属退火设计的高温加热设备,该设备由控制柜和加热炉两部分构成。
控制柜由温度控制系统和变压器组成,温控系统采用先进的智能仪表控制。所有仪表均为数字化显示,集成程度高,人机界面友好,操作简单。
加热炉采用优质陶瓷纤维做保温层,具有保温性好,环保节能等优点;以硅钼棒作为加热元件,具有升温快,寿命长,维护方便等特点。
该设备加热系统主要包括:30段程序智能控温仪表、可控硅、硅钼棒专用变压器、加热元件(硅钼棒)、热点偶、电流表、电压表等。
控温仪表可按生产工艺设定30段温度曲线,满足升温、保温与时间的对应关系。
电流表与电压表全部数字显示,方便工人读取数据,也可根据电流、电压数据是否异常(比如过高或为零)来辅助判断加热元件等是否正常工作。
二.
炉体结构:
1、整体结构
退火炉与控制柜分开放置。炉体采用双层钣金,壳体间有轴流风扇散热保证长期工作炉体外壳不烫手。退火炉上部为炉膛,下部安装导轨和台车以及装料台。控制柜前置操作面板,上部为电路部分,下部变压器。
2、炉膛材质与结构
炉膛整体采用1600多晶莫来石板材,每一面均模块化制作最后拼接完成,方便更换维修。炉膛外部中温层为氧化铝陶瓷纤维板,外围用氧化铝纤维棉填充充分保证保温性能并能起到缓冲作用。
3、加热元件分布
左、右两面均匀分布硅钼棒。硅钼棒嵌入保护槽内
三.
设备主要参数:
项目
参数
|
型号:TCF14128
|
型号:TCF14160
|
炉膛尺寸
|
深800mm*宽400mm*高400mm
|
深1000mm*宽400mm*高400mm
|
设备功率
|
35KW
|
40KW
|
电源AC
|
三相380V
|
工作温度
|
1300℃
|
测温元件
|
S分度号双铂铑热电偶;
|
发热元件分布
|
1700型硅钼棒,左、右两侧分布。
|
炉体钣金
|
外壳采用2mmQ235板材,炉膛内胆采用3mmQ235板材,炉膛内胆底部(炉口面)采用SUS304。
|
炉体散热
|
双层结构,壳体间风冷。
|
炉门开启方式
|
炉门与装料台为一体设计,开启方式为电动,电机驱动装料台进出,并安装有行程开关。炉门开启方式为底部水平进出;点动出,点动进。
|
装料台承重
|
60KG,可根据需要另配刚玉莫来石承烧板。
|
耐火材料
|
炉衬及装料台使用1600型氧化铝陶瓷纤维材料。
|
保温材料
|
采用三层保温,分别为:氧化铝纤维棉、氧化铝纤维板、氧化铝多晶纤维板
|
保护
|
具备断偶、缺相、超压、超流、超温、软启动等保护
|
控制
|
采用闭环技术可控硅模块触发控制,移相触发控制;
|
按钮
|
采用不锈钢按钮使用寿长,自带LED指示灯。
|
温度曲线设定
|
采用智能温度控制仪,PID调节。具有自整定、自学习功能,具备30段程序控制功能。
|
保修范围及期限
|
电炉保修一年,发热元件不保修(三个月内自然损坏免费更换)。
|
注意事项
|
1、 为两不影响电炉的使用寿命,我们建议最大升温速率和降温速率为10℃/min;900℃以上建议≤5℃/min。
2、 此升降炉没用真空密封结构,所以不可通入易燃易爆气体;
3、 此电炉使用一段时间后,炉膛可能会出现微小的裂纹,属正常现象,不影响使用,同时可以用氧化铝涂层进行修补;
4、 不可通入腐蚀性气体,如果要通入强腐蚀性气体如S、Na等。
5、 不能将高温溶液漏到炉底上,避免方案可采用承烧板隔离;
6、 仪器应放置在空气流通,不潮湿的地方。
|
