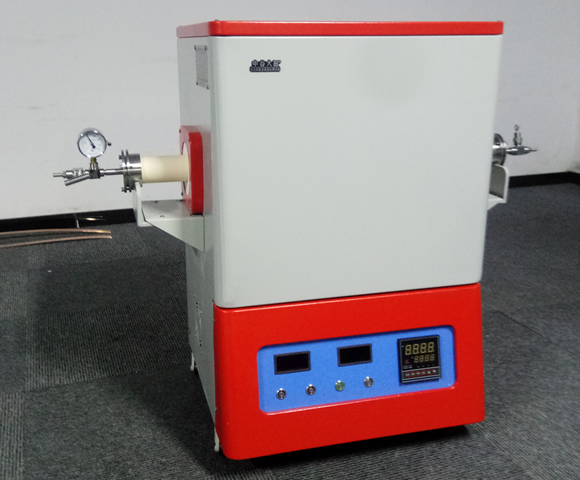

TF系列1400℃管式炉

1400℃真空管式炉
简介	使用温度范围：300～1100℃    温度控制精度：±1℃      管径：φ25~φ100 提供具有真空、可控气氛及高温的实验环境，应用在半导体、纳米技术、等纤维等领域；可扩展性强，搭配不同的接口和真空系统及其他附件可组成不同用途的实验平台，既是基础组件也是核心组件。 ■主要特点： ●双层钣金间的排温风扇能有效有效保护炉体表面温升低于50℃； ●炉盖开启自动断电、超温保护功能、漏电保护功能，以确保使用的安全性 ●程序控温系统，可规划多条曲线，可编程30段程序控温 ●电路采用连续加热输出方式，双回路供电，强弱电单独走线提高了系统的稳定性 ●加热模块采用直流信号调节输出功率，避免了感应电对控制信号的干扰 ●操作按键选用低压金属按钮，自带状态指示灯，操作安全直观 ■安全性： ●过升报警、菜单锁定、过升防止、复电延时。
性能数据	型号	TF1205	TF1206	TF1208	TF1210	TF1220
	炉管：外径/内径*管长(mm)	φ50/44*1000	φ60/54*1000	φ80/74*1000	φ100/94*1000	φ200/192*1000
	加热区	加热区长400~440mm,恒温区约（±2℃）150mm（可个性定制管径和加热区长度）。 TF1200管式炉在1000℃保温1H时温场曲线图：（0点为温区中点及热电偶所在位置）
	外形：约L*W*H(mm)	1000*420*520				1150*600*750
	重量(Kg)约	50	52	56	60	120
	最高温度(℃)	1200
	工作温度(℃)	1100
	功率(Kw)	3	3	3	3	6
	电压(V)	220
	升温速率	推荐：10℃/min；最高20℃/min
部件与结构	温控仪表	1、默认标配宇电AI智能控温仪表，可选配：日本岛电FP93温控仪表、欧陆仪表、触摸屏仪表、云端监控仪表、其他仪表（点此了解）； 2、具备30段曲线升温功能（斜率升温），可规划多条曲线，满足复杂工艺； 3、具备PID智能调节功能，可控硅移相触发（调压）； 4、具有过温保护、断偶保护功能，可在过温或断偶时自动切断电炉加热电路； 5、可配备RS485、RS232通讯接口。可选购软件与PC连接； 6、具备自整定功能。 仪表面板展示：
	控温精度	±1℃
	加热元件	OCr27A17Mo2 ；预埋式电阻丝（半露）
	热电偶	1、默认K分度号；可选N分度号或其他分度号热电偶； 2、可增加管内测温热电偶。
	炉膛耐材和结构	1、真空吸滤成型的优质高纯氧化铝多晶纤维固化炉膛。 2、对开式炉膛，有利于炉管的装卸，也可用于观察物料变化或快速冷却。
	钣金结构	带风机强制对流的双层壳体结构
	主控元件	可控硅
	开盖断电	上下炉膛间安装行程开关（或光电感应开关）炉门打开时切断加热电路。
	过流保护	电炉主回路上装有断路器，当加热电流过大超过断路器额定电流时，会断路，能有效保护电路
	管堵和密封结构	1、设备包含了2个氧化铝管堵，在管式炉使用前将管堵装入管内至加热区端点，能有效降低管内热辐射，有利于恒温区的形成，且对法兰和O圈有良好的保护作用； 2、可选购更加洁净的石英管堵，其更适合高真空系统； 3、设备包含了基础的气路总成，一般炉管两端均配有不锈钢法兰（含机械压力表，针阀、软管接头等） 4、可根据需要选购波纹连接管、数显真空计。 5、可选KF25接口以获得较快抽气速率，可选双卡套接头以连接供气系统 6、可选装卡箍式快装法兰，折页法兰，滑动法兰，水冷法兰，带观察窗的法兰，以及聚四氟乙烯法兰等；点此了解 如图：（基本的管式炉管堵和法兰安装示意图）；点此查看法兰安装视频
	真空系统（选购）	多种真空机组供您选择： 1、一般粗略抽真空、置换气体洗炉管时：TW-1.5A单级泵可满足使用需求。 2、双极旋片机械泵：10^-2 torr，2XZ-2 真空泵能够把管式炉炉管的真空度抽到10Pa左右。 3、分子泵机组：10^-5 torr 4、英国（INFICON）电容真空计（测量范围3.8x10-5 -1125 Torr、可检测各种气体，包括混合气体，测量精确、重复性好、可选防腐类型PCG554）
	供气系统（选购）	1、转子流量计供气系统 2、质量流量控制器供气系统 3、辅助供气配件：鼓泡器、液态蒸发器等
服务与支持	售前咨询	1、按客户技术要求为您提供选型服务； 2、按客户实验目的提供推荐服务； 3、客户无法提供需求时，可为客户提供预约实验服务（点此了解），先试验后购买。
	售中服务	1、为客户提供实时生产进度汇报服务； 2、发货追踪服务； 3、建立设备档案生成唯一的可溯源身份编号，记录其生产工艺，用料，配件等信息。
	售后服务	1、安装和操作指导； 2、可选购的上门服务； 3、配件供应服务（点此查看）。
	质保服务	电炉保修一年，并提供终身技术支持和维护服务； *特别提示： 1、加热元件不在保修范围内（点此了解各种炉膛加热元件的更换特点）。 2、石英配件，样品坩埚等易损件不在保修范围内； 3、因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。
	管式炉注意事项	1、炉管内气压不可高于0.02MPa； 2、使用气瓶向炉管内通入气体时，为了确保安全，气瓶上必须安装减压阀，建议使用压力低于0.02MPa； 3、炉管为石英管时，炉内温度高于1000℃时，炉管内不可处于真空状态，炉管内的气压应和大气压相当； 4、进入炉管的气体流量需小于200SCCM，以避免冷的气流对热炉管的冲击； 5、对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大于0.02MPa，必须立刻打开排气阀，以防意外发生（如炉 管破裂，法兰飞出等）。
无论本页面所载内容是否为您提供了足够的选型信息，我们任然欢迎您随时联系您的销售顾问获取专业的咨询服务。点此联系我们！ 您还可以在本站找到有关行业所需电炉的信息，比如：齿科、塑料色母、人体植入、金属热处理、超硬刀具、石墨烯等。您的销售顾问会为您匹配相关的真空度、气氛等设备信息。
