高温真空炉
本款高温真空炉是一款性价比极高的真空炉,有2款:最高温度1200℃;最高温度1700℃. 价格低廉,操作简单,真空效果优良,温场均匀性好。应用于陶瓷材料,陶瓷金属复合材料,难熔金属,合金材料的高温真空烧结、退火、回火、时效处理等,以及合金刀具、超硬材料的真空钎焊。
高温真空炉特点
-
真空度可达到7*10^(-3)Pa (双级旋片真空泵+罗茨泵+扩散泵机组)
-
50段可编程控温仪表PID调节。
-
最高温度 1200℃ 或 1700℃可选。
-
高强度碳钢,外部静电喷塑,美观大方。
-
设计有进气口和排气口,可抽真空使用,也可充入惰性气体使用。
-
双层水冷,炉壳表面温度≤50℃.
-
氦质谱检漏仪真空捡漏,确保真空漏率低于0.67Pa/h.
-
气动真空阀门,操作简易方便。
-
采用氧化铝陶瓷纤维炉膛以及电阻丝或硅钼棒加热。在确保优良的使用效果的同时,大大降低电炉成本。
-
上限报警、偏差报警、程序运行结束的使用效果的同时,自动停止,无须人值守。
高温真空炉可选配件

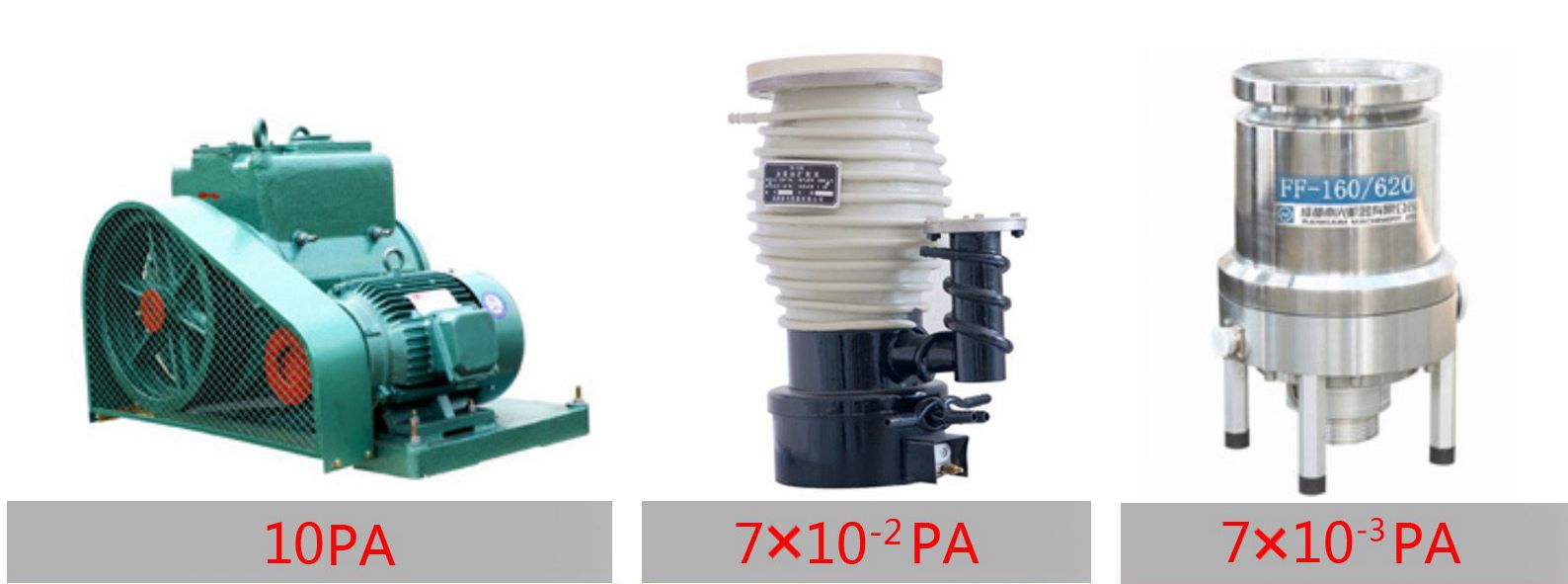

真空炉系统

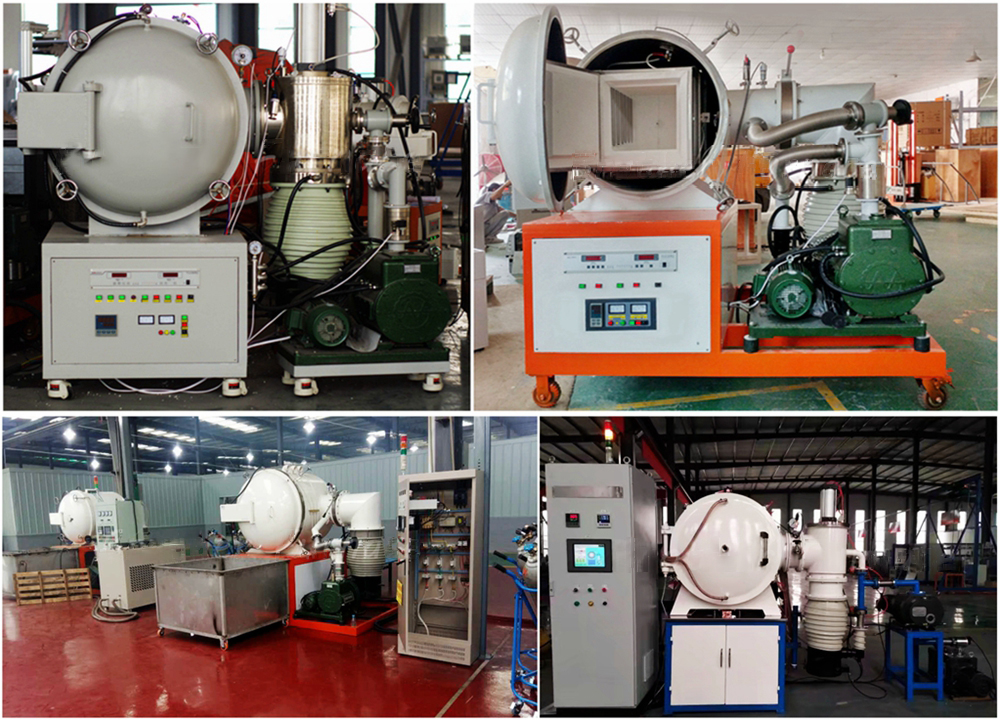

在我们客户现场的高温真空炉
高温真空炉技术规格
Ⅰ. 技术参数
|
最高工作温度 |
1700℃ (<2小时) |
长期工作温度 |
1600℃ |
温度仪表
|
● 人工智能PID仪表,自动控制温度。双向反并联可控硅调压,对电炉温度进行精准控制,并具有限流功能。防止供电电压不稳,电流突然过大引起跳闸,烧损电气元件等。 (我公司采用的可控硅为国际优秀品牌:西门康) ● 51段编程曲线,根据预置程序自动升温、保温、降温。一键完成,无需工人值守。 ● 内置控温参数自整定功能。. ● 具有超温报警,热电偶断裂报警,并自动切断供电电源,提供可靠保护。 |
控温精度 |
±1℃ |
加热速率 |
0-20℃/分钟 |
热电偶 |
B型(双铂铑) ,热电偶保护管为纯度 99.7%的刚玉管 |
加热元件 |
高纯硅钼棒 |
最高真空度 |
7×10-3 Pa |
可充气体 |
氮气,氩气等保护气体 |
炉膛 |
三层全纤维炉衬,构成整个炉膛 ● 第一层: 1800型多晶氧化铝陶瓷纤维。保证炉膛足够的强度,又确保具有极好的隔热效果。 ● 第二层: 1430型多晶氧化铝陶瓷纤维。 ● 第三层: 保温棉若干。 |
炉壳结构 |
● 高强度碳钢制作而成,酸洗磷化除锈后,静电喷塑,美观大方。 ● 双层风冷炉壳,内置2-4个散热风机,确保炉壳表面温度低于60℃. |
炉门 |
● 侧开 |
产品保修 |
1. 自验收之日起,高温箱式炉整机免费保修一年。如果设备出现问题,现场进行维修,终身提供技术支持! 2. 超出保修期后,成本价提供配件。 |
1200℃ 高温真空炉标准尺寸
注:其他尺寸可定制
型号 |
最高温度(℃) |
炉膛尺寸 (宽x高x深) mm |
加热元件 |
容积(L) |
功率(KW) |
最高真空 |
BR-12HVF-1 |
1200 |
100*100*100 |
电阻丝 |
1 |
1.2 |
7*10-3Pa |
BR-12HVF-5 |
1200 |
150*150*200 |
电阻丝 |
4.5 |
3.5 |
7*10-3Pa |
BR-12HVF-12 |
1200 |
200*200*300 |
电阻丝 |
12 |
5 |
7*10-3Pa |
BR-12HVF-36 |
1200 |
300*300*400 |
电阻丝 |
36 |
12 |
7*10-3Pa |
BR-12HVF-64 |
1200 |
400*400*500 |
电阻丝 |
80 |
18 |
7*10-3Pa |
BR-12HVF-125 |
1200 |
500*500*700 |
电阻丝 |
175 |
30 |
7*10-3Pa |
BR-12HVF-216 |
1200 |
600*600*900 |
电阻丝 |
324 |
50 |
7*10-3Pa |
1700℃ 高温真空炉标准尺寸
注:其他尺寸可定制
型号
|
最高温度
(℃)
|
炉膛尺寸 (宽x高x深) mm
|
加热元件
|
容积
(L)
|
功率
(KW)
|
最高真空
|
BR-17VF-1
|
1700
|
100*100*100
|
硅钼棒
|
1
|
1.5
|
7×10-3 Pa
|
BR-17VF-5
|
1700
|
150*150*200
|
硅钼棒
|
4.5
|
5
|
BR-17VF-12
|
1700
|
200*200*300
|
硅钼棒
|
12
|
8
|
BR-17VF-36
|
1700
|
300*300*400
|
硅钼棒
|
36
|
12
|
BR-17VF-80
|
1700
|
400*400*500
|
硅钼棒
|
80
|
30
|
BR-17VF-175
|
1700
|
500*500*700
|
硅钼棒
|
175
|
45
|
BR-17VF-324
|
1700
|
600*600*900
|
硅钼棒
|
324
|
66
|
